NDB Grebbestad - radiofyr för sjöfart och flyg

NDB Grebbestad har genom Bertil Bengtssons foton och berättelser blivit Sveriges mest välbeskrivna NDB-fyr!
NYTT 2019 maj Fundamenten idag, Bertils foton

SATT RFS-sändaren, 1950-talet, S/V foton, Bertil B. (2013)
"Torslandaminnen som teletekniker hos RMS", Bertil B. (2013)
      källa: Radiomuseet Göteborg, länk nedan, här pdf cache.
NDB-fyrar var den tidigaste typen av radiofyrar som användes för sjöfartens och flygets navigering. NDB:er strålar lika mycket åt alla håll, så för att bestämma sin position pejlade man mot två fyrar. Grebbestad ligger i norra Bohuslän, och närmaste fyr åt söder var • NDB Orust.
  NDBn före 1998, sändare SA-100, och äldre SATT

    - klicka för större bilder -

NYTT Foton 2019 Rester som finns nära skola/dagis

Fundamentet, med plastkupa ovanpå (barnens!?):

Kabelrest och klippa där de brukade parkera på 1980-talet:


Bilderna här är från Bertil Bengtsson, Bollebygd, som arbetat med fyrarna, då han var anställd på RMS Torslanda/Landvetter Televerket Radio. Han fotograferade dem bara några år innan de togs bort kring år 1998. Idag dominerar VOR och GPS för navigering.

Bertil Bengtsson (2013): "Grebbestad NDB kom till nån gång på 40-talet, och masten är original från den tiden. Callsign var "GRE". På 1950-1970-talet var radiosändaren en SATT typ RFS med två rör 813. Den kunde avge en uteffekt på ca 300 watt, men kördes oftast med 100 W.

Efter denna typ blev det installerat en Standard Radio LB100 heltransistoriserad. Denna sändare gjorde tjänst i över 30 år, innan det var dags att byta ut den mot en Southern Avionics SA-100 uteffekt max 100 watt heltransistormodell. Stationen lades ner av Luftfartsverket runt 1998, liksom Orust NDB"

NYTT: Nostalgiskt besök vid NDB Grebbestad, av Bertil B. (2019)
Den 13 april 2019 gjorde jag ett weekend besök i Grebbestad, vädret var fint med klarblå himmel , dock lite kallt på natten. Jag letade mej fram till den gamla stationsplatsen där NDB Grebbestad hade legat. Var lite svårt att hitta, det hade byggts många nya villor i området senaste 10-15 åren men till slut hittade jag fram till åkern där stationen legat. Förskolan som byggts i kanten på åkern fanns inte då NDB:n lades ned ca: 1993.  (-1998?-)

Tog några bilder på husgrunden, mastfundament samt en el-telekabel som stack upp ur marken. Berggrunden intill vägen där vi parkerade tjänstebilen syns också på en bild.

Har för mej att NDB:n lades ned ca: 1993, den hade då gjort tjänst sedan början på 1940-talet, den ursprungliga sändaren SATT typ RFS hade radiorör, och kunde avge en effekt på ca: 300 watt ut i antennen, men vi körde den på lägsta effekten vanligen. Ca: 100 watt ut. Sändaren finns förhoppningsvis kvar i någon källarskrubb på Landvetter flygplats. Det var trevligt att efter så många år besöka platsen där NDB Grebbestad var lokaliserad.
  Mvh Bertil Bengtsson f.d. RMS Torslanda/Landvetter Televerket Radio.



Flygfoton Lantmäteriet 1960 och idag 2018. - klicka för större bilder -


Lantmäteriet: flygfoton, kartor - vid NDB Grebbestad, zooma ut/in..

Mer fakta:

Namn, kod, typ, frekvens och koordinater enligt lista SWEDINFO.TXT på www.flightsim.com
Samma värden fanns i KSAK "Svenska Flygfält" 1994.
  - GREBBESTAD/NDB GRE NDB 418.00 58.41.52 11.14.41 0

På Luftfartsverkets karta från 1944 hade NDB Grebbestad frekvens 406 kc/s och benämning SIH. Närmaste fyr söderut då var Skärhamn på Tjörn frekvens 360 kc/s, SIE.


Bilder på NDB Grebbestad

Bilderna tagna av Bertil Bengtsson, Bollebygd.
1. Hus för radioutrustningen, och antennen.       2. Toppen på antennen


3. Radio Southern Avionics SA100.

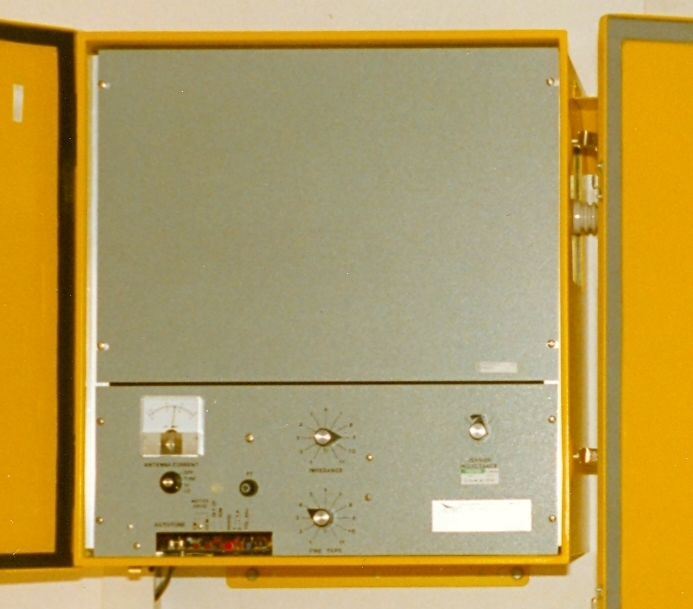

4. Antenn tuner.


5. Batterilåda, reservbatterier för strömbortfall.


6. MARKUS utrustning. Det är en manöverenhet för fjärrmanöver via telefonledning.




Länkar

Karta med läge enligt koordinater

Koordinat enligt KSAK "Svenska Flygfält" 1994 i Sverige-lat/lon som hörde till RT90-datum:
58 41 52 N, 11 14 41 E
Enkel lokal omräkning till WGS84, enligt skillnad hos VOR NOL, Nolvik vid Säve: N -6 ss, E -8 ss.
58 41 46 N, 11 14 33 E
dec: 58.69611, 11.242500
Avancerad omräkning till WGS84:
58 41 50.3 N, 11 14 32.2 E
58.697316 N, 11.242269 E
Bertil angav läget till dungen väster om nybyggda daghemmet, dvs ungefär mitt emellan de beräknade koord.

Översikt och detalj från Google Maps.
N= NDB-fyr i dungen framför nybyggda daghemmet (plats enligt Bertil Bengtsson),
Försök via koordinater: G= Gamla koordinater visade i WGS84  O= Omräknad koordinat.
E= Exakt omräkning via transformationsprogram. Rätt bra ty en koordinat-sekund är 60x30m (NxE).
